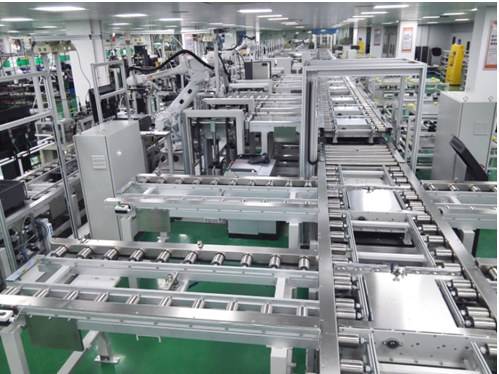

自動化生產線電路以及氣路的布置要求

自動化生產線體要求結構平直、牢固，不得出現爬行和抖動現象，要求電氣動作靈活、準確、可靠性能良好，所有機構設計及安裝均應符合國家有關規定要求精度等級。

各線體入氣口裝有油水分離器一套，氣管為3/4"，在氣路尾端裝有放水閥，氣閥門氣壓要求0.5~0.8MPa，整條氣路不能有漏水、漏氣、漏油等異常現象。線體主干線為三相五線制，有可靠接地，電氣線路應整齊明晰，控制開關、按鈕、指示燈等均有明顯標志。導電輪電源由隔離變壓器提供，線體配置統一規格的電纜槽、蓋，出線孔為30mm，周邊應有橡皮圈保護套，線體下側各裝有4mm2防靜電銅線，所有電氣配電箱、主控制柜的設計、制造、安裝均應符合國家電氣技術安全標準。

生產線安裝牢固、平直，鋼材經除銹、去油后噴粉處理。主體顏色為電腦色。配桔紅色插座線槽及燈線槽。整個線體美觀、大方；漆面要求平整、光滑、牢固。線體材料均按雙方要求制作。鋼件表面除法蘭或鍍鋅、鉻外其余作烘噴漆處理。電機、減速器、氣缸、電磁閥、氣動閥等所有機電件、氣動元件采用合資或國外品牌，阻擋器、鏈條選用國產優質產品。鈑金件全部采用機械成型，表面應平整，未經招標人許可不得手工作業。機械零件加工后的棱邊、焊縫、端頭等必須打磨光滑平整，不得出現飛邊毛刺。

線體用電為三相五線制，保持相間負荷基本平衡，零線和地線分開，按規范要接地的要保證接地可靠。動力線路應置于線槽內，動力線與信號要分開，做到布線平直、整齊、美觀、清晰、便于維護和擴充，所有線湍須做標號。電氣控制柜內的元件近旁標明圖紙編號。動力線顏色：動力火線：紅、黃、綠；動力零線：黑；防靜電線：黃綠雙色。選擇導線時，應留有充分的安全余量，導線穿越金屬物應有護套或護膠圈，且均應固定牢固。

儀器儀表用插座電源，須單一動力線引入，與照明、動力、隔離變壓器的引入線分開。所有控制開關、按鈕、指示燈、急停開關、表頭等均應有明顯的中文標識，標識的字意容易理解，帶有導電輪的線體應在顯著位置設紅色警示牌。線體、移行機等有自動與手動兩種控制方式，以利維護、保養和調試，且所有電纜橋架不得直接鋪設在地面上。
