2018新款探測器控制器生產線技術要求及工藝過程

前裝配：人工操作
1.將信號板PCBA和信號板支架裝配在一起
2.將信號板組件裝在殼體內,打螺絲
3.將端子板PCBA和端子板支架裝配在一起
4.將端子板組件裝在殼體中,打螺絲
5. 將測試工裝板PCBA插在端子板插座內

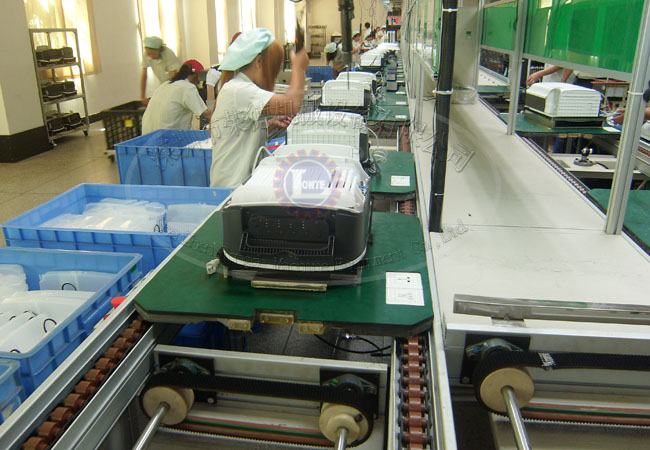

6.將裝配好的半成品放在工裝上進入流水線

組態：自動流水線第一工位
1. 半成品到規定位置
2. 頂起工裝,通電
3. 組態量程,單位,報警點等信息
4. 4-20mA電流標定
5. 測故障電流是否正確
6. 檢查聲光報警是否正常(聲音用分貝計,光用攝像頭檢測)
7. 自動擰調零,固定輸出一個電流檢測調零旋扭是否正常
8. 自動擰標定旋鈕,固定輸出一個電流檢測標定旋扭是否正常"

裝傳感器組件擰防塵罩：自動流水線第二工位
1. 半成品到規定位置
2. 頂起工裝,通電
3. 掃描傳感器條碼,插和殼體中
4. 擰防塵罩

自動標定(6個工位)
1. 半成品到規定位置
2. 頂起工裝,通電,預熱180秒
3. 預熱完成后進入工作狀態,調零,檢查4mA輸出是否正確
4. 通入標準氣標定,檢查繼電器是否動作,檢查輸出電流是否正確
5. 檢查顯示

銘牌自動打印, 后裝配
1. 半成品到規定位置
2. 掃描殼體條碼,將空白銘牌放入打標機打印
3裝電纜壓緊和引入元件
4. 裝調節擋片,打螺絲
5.插入顯示板組件(根據選型,不帶顯示則無此步驟)
6. 將半成品放入工裝內, 銘牌裝在顯示蓋上自動固定(有顯示),在機器上貼消防標簽A, 然后擰在殼體上放入自動流水線
7. 將半成品放入工裝內,銘牌裝在端子蓋上,打螺絲固定(無顯示),在機器上貼消防標簽A, 然后擰在殼體上放入流水線
8. 說明書,合格證,出廠檢驗報告裝入信封袋內,并將信封放在指定位置


后裝配：自動化完成
1. 半成品到規定位置
2. 頂起工裝
3.工裝自動擰緊顯示蓋或端子蓋(有顯示的擰顯示蓋)

自動包裝
1. 放小包裝箱
2.放安裝支架配件包
3.放下刀卡
4.將機器放進紙箱里
5.放上刀卡
6.放文件信封
7.打印小包裝箱標簽
8.,貼小包裝箱標簽
9.放到指定位置上或流水線上
